اتساق لون LED: SDCM وتصنيف ANSI ومطابقة الدفعات

تصل شكاوى الألوان دائماً في أسوأ الأوقات. يُضاء خط إضاءة متواصل في بهو فندق فتبدو إحدى أقسامه مائلة نحو الخضرة مقارنةً بما يجاورها. تفتح سلسلة تجارية متجرها الخامس بتركيبات من دفعة إعادة طلب، فتبدو مصابيح السقف أكثر احمراراً مقارنةً بالمتاجر الأربعة الأولى. يركّب مقاول ثلاث قطع احتياطية في مكتب فتلفت الانتباه من الطرف الآخر من الغرفة.

كل هذه التركيبات بيعت على أنها “3000K”، ولا تُعدّ معيبة بالمعنى الدقيق. درجة حرارة اللون المترابطة الاسمية (CCT) تُلخّص موضعاً ثنائي الأبعاد على مخطط التدرج اللوني في رقم واحد. اتساع هذا الموضع، إضافةً إلى ما يجري داخل المصباح وعبر دورة حياته، هو ما يحدد ما إذا كانت التركيبات المثبتة جنباً إلى جنب متطابقة فعلاً.

تشرح هذه المقالة مفهوم SDCM ومربعات ANSI C78.377 وانجراف اللون مع الزمن، وتُقدّم بنود الشراء التي تضمن تناسق طلبات الإعادة.

المعلومات الواردة في هذه المقالة محدّثة حتى 7 أكتوبر 2026. تُذكر إصدارات المعايير واللوائح بصورة صريحة؛ تحقق من الإصدار الحالي قبل كتابة أي مواصفة.

1. لماذا تبدو التركيبات ذات CCT المتماثلة مختلفة؟

تُختزل CCT الموضع اللوني ثنائي الأبعاد في رقم واحد. يمكن لمصدرَي ضوء مشتركَين في نفس CCT أن يقعا في نقطتين مختلفتين على مخطط التدرج اللوني:

• الموضع ضمن نطاق CCT. يمتد النطاق الاسمي لـ"3000K" ليشمل قيم CCT متعددة. التركيبات عند الحافتين الدافئة والباردة تُعدّ جميعها 3000K بصورة مشروعة.
• Duv: الأخضر مقابل الوردي. Duv هو المسافة فوق أو تحت مسار جسم الإشعاع الكامل (Planckian). المصادر فوقه تبدو مائلة نحو الخضرة، وتلك دونه تبدو مائلة نحو الوردي. المساواة في CCT مع تعاكس في Duv هي في الغالب أكثر أنواع التباين وضوحاً على الجدار الأبيض.
• المستوى عند LED مقابل مستوى المصباح. عادةً ما يُقاس تدرج اللون الوارد في صحائف البيانات عند حزمة LED العارية وغالباً عند 25°C. داخل المصباح تعمل صمامات LED عند درجات حرارة أعلى وتيار مختلف، خلف ناشرات وعدسات وطلاءات عاكسة تُغيّر كل منها الطيف قليلاً.
• التعتيم وتغيير درجة اللون. يتحرك تدرج اللون بتغيّر تيار التشغيل. تمزج منتجات “الأبيض القابل للضبط” قناتَي الدفء والبرودة، لذا لا يعني التناسق عند 2700K و6500K بالضرورة التناسق عند 4000K.
• التقادم. تتغير مواد الفوسفور والحزمة عبر آلاف ساعات التشغيل. نادراً ما تطابق قطعة الاستبدال الجديدة تركيباً عمل ثلاث سنوات.

بالنسبة للمشتري، “3000K” على عرض الأسعار تصنيف وليست مواصفة لون.

2. SDCM وخطوات MacAdam بمصطلحات بسيطة

في أربعينيات القرن الماضي، قاس David MacAdam المسافة التي يجب أن يفترقها لونان كي يستطيع المراقبون التمييز بينهما. تُشكّل مناطق التطابق اللوني غير المتميّز حول نقطة مركزية قطوعاً ناقصة — قطوع MacAdam الناقصة — على مخطط التدرج اللوني.

“الخطوة” الواحدة تساوي انحرافاً معيارياً واحداً للمطابقة اللونية؛ القطع الناقص ذو 3 خطوات يبلغ ثلاثة أضعاف حجم القطع الناقص ذي الخطوة الواحدة حول المركز ذاته. يُستخدم SDCM (الانحراف المعياري للمطابقة اللونية) تبادلياً: “3 SDCM” و"3 خطوات MacAdam" يعنيان الشيء نفسه. تعني الخطوات الأكبر فارقاً أكثر وضوحاً.

الممارسة الصناعية الشائعة الاستشهاد بها — قاعدة عملية لا معياراً:

لا تحمل قيمة SDCM معنىً إلا مقترنةً بنقطة المركز التي تُقاس منها. والعين أكثر حساسيةً حين تكون التركيبات متجاورة وتُضيء السطح الموحّد ذاته: شريط إضاءة خطي متواصل يُحاذي جداراً أبيض أكثر تطلباً بكثير من مصابيح سقفية على بعد ثلاثة أمتار فوق السجادة.

3. ما تشترطه المعايير فعلاً

ANSI C78.377: مربعات لا قطوع ناقصة

تُعرّف ANSI C78.377 (الإصدار الحالي ANSI/NEMA C78.377-2024 الذي يحلّ محل إصدار 2017) مربعات التدرج اللوني لدرجات CCT الاسمية 2700K و3000K و3500K و4000K و4500K و5000K و5700K و6500K، إضافةً إلى 2200K و2500K الممتدة و CCTs المرنة. أضاف مراجعة 2024 القيمتين الاسميتين 1800K و2000K للتطبيقات الخارجية وبعض التطبيقات الداخلية الخاصة، مع تحديد تفاوت Duv حول مسار جسم الإشعاع الكامل.

المربعات الأساسية هي مربعات سبع خطوات: مناطق رباعية الأضلاع تُقارب في اتساعها قطوع MacAdam ذات سبع خطوات، وإن تفاوتت درجة التطابق بحسب CCT، وصُمّمت لتكون متواصلة دون فجوات. كما تُعرَّف مربعات أربع خطوات الأصغر حجماً.

المغزى العملي: يمكن لمنتجَين أن يكونا “ANSI 3000K” ضمن المربع نفسه ذي سبع خطوات، ومع ذلك يقعان في زاويتين متعاكستين ويبدوان مختلفَين بشكل واضح. الامتثال لـ ANSI يُخبرك بدرجة CCT الاسمية التي ينتمي إليها المنتج؛ إنه ليس ادعاءً بدقة SDCM.

لائحة الاتحاد الأوروبي 2019/2020: ست خطوات لكل مصدر ضوئي

تشترط لائحة المفوضية الأوروبية (EU) 2019/2020، الملحق الثاني، أن تُظهر مصادر ضوء LED وOLED اتساقاً لونياً ضمن ست خطوات MacAdam أو أقل. يُعرَّف الاتساق اللوني بأنه الحد الأقصى لانحراف الإحداثيات الأولية للتدرج اللوني لمصدر ضوئي واحد عن نقطة المركز (cx, cy) المُعلن عنها من قِبل الشركة المصنّعة أو المستورد.

يُقاس كل مصدر ضوئي بالنسبة لنقطة مركزه المُعلنة الخاصة. لا تشترط اللائحة تطابق دفعتين أو منتجَين بنقطتَي مركز مختلفتَين مع بعضهما، كما لا تتناول اللون بعد ساعات التشغيل.

المتطلبات التقنية لـ DLC الإصدار 6.0

أصدر تحالف DesignLights Consortium (DLC) المتطلبات التقنية للإضاءة LED، SSL V6.0 وLUNA V2.0، في 3 نوفمبر 2025، محلّاً الإصدار V5.1:

• DLC Standard: التدرج اللوني ضمن مربع واحد على الأقل من المربعات الأساسية أو المرنة أو الممتدة ذات سبع خطوات وفق ANSI C78.377-2024 (داخلي 1800–6500K؛ معظم التطبيقات الخارجية والإضاءة العالية 2200–5000K؛ الإضاءة الرياضية وظلة مضخة الوقود حتى 5700K).
• DLC Premium: المنتجات الداخلية باستثناء الإضاءة العالية ضمن مربع أربع خطوات، 2200–6500K.

مربع أربع خطوات يمثل تحسناً حقيقياً، لكنه لا يزال منطقةً حول CCT الاسمية لا وعداً بأن منتجَين بعينهما يتطابقان ضمن خطوتين أو ثلاث.

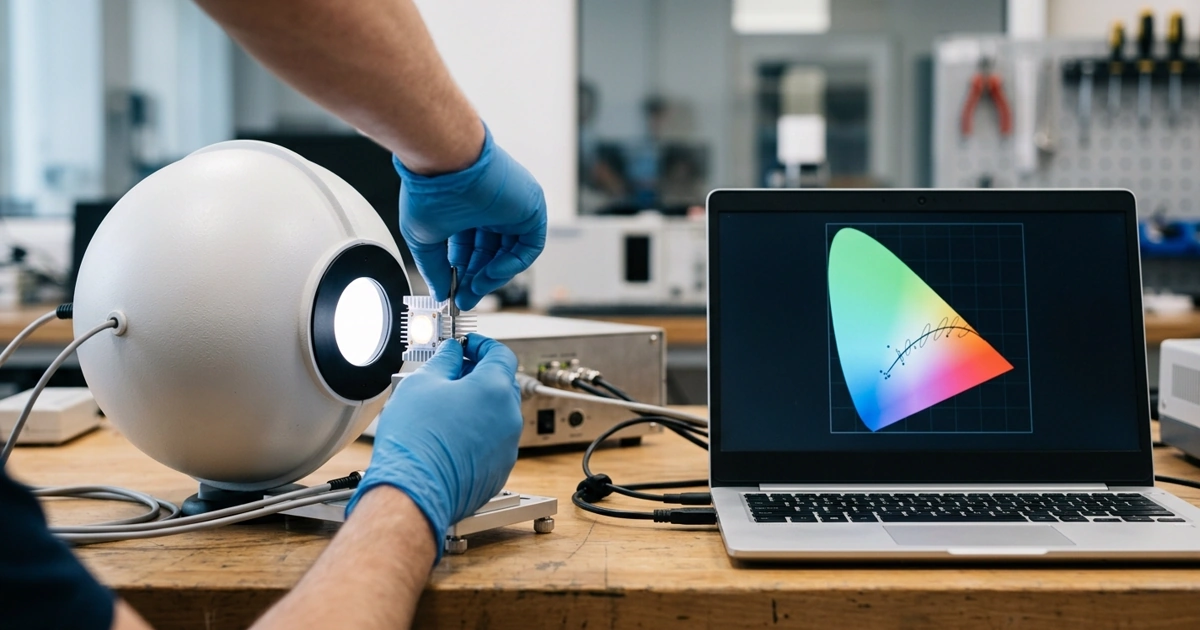

4. كيف تُقاس صمامات LED وتُصنَّف

يقيس موردو حزم LED كل جهاز ويُصنّفه في خانات تدرج لوني (مناطق x,y صغيرة) وخانات التدفق الضوئي وخانات الجهد الأمامي. يُستشهد شائعاً بتفاوت خانة التدرج اللوني بحوالي ±0.003 في x وy — كممارسة معتادة لا كرقم معياري.

يحقق صانعو المصابيح SDCM أضيق بإحدى طريقتين:

1. التصنيف الضيق (micro-binning). الشراء من خانة واحدة ضيقة. تحكّم مباشر، لكن بتكلفة أعلى وأوقات إنتاج أطول وخطر انعدام توفر تلك الخانة تحديداً عند إعادة الطلب.
2. مزج الخانات (blending). الجمع بين خانات تكميلية على لوحة واحدة لينتهي الضوء الممزوج قرب الهدف. أكثر كفاءةً من حيث الإمداد، لكنه يعتمد على قاعدة مزج منضبطة وخلط بصري جيد.

لا تضمن أيٌّ من الطريقتين النتيجة على مستوى المصباح. فالبصريات ودرجة حرارة التشغيل المرتفعة وتيار التشغيل الفعلي تُحرك جميعها اللون، لذا فإن SDCM عند مستوى LED ليس SDCM على مستوى المصباح. يجب قياس التركيبة النهائية كمنتج متكامل — عبر كرة التكامل أو المقياس الضوئي، وفق IES LM-79 — بعد الوصول إلى حالة الاستقرار الحراري.

5. انجراف اللون مع الزمن: Δu’v'

يتغيّر تدرج لون LED مع ساعات التشغيل. يُعبَّر عن هذا الانجراف بـ Δu’v’، وهو المسافة المقطوعة على مخطط CIE 1976 u’v'.

• ENERGY STAR (وكالة EPA الأمريكية) اشترطت تاريخياً في مواصفات المصابيح والمنارات أن يكون Δu’v’ ≤ 0.007 خلال 6000 ساعة. أنهت وكالة EPA العمل بمواصفات المصابيح والمنارات اعتباراً من 31 ديسمبر 2024، لذا بقيت قيمة 0.007 مرجعاً تستخدمه DLC والمواصفات الفنية.
• DLC V6.0 تشترط للمنتجات الداخلية (باستثناء الإضاءة العالية والضوء غير الأبيض) الحفاظ على انجراف تدرج اللون من نحو 1000 ساعة إلى نحو 6000 ساعة ضمن Δu’v’ ≤ 0.004؛ وللتطبيقات الخارجية والإضاءة العالية والمصابيح ذات قواعد E26/E39 ضمن ≤ 0.007. تستند الأدلة إلى بيانات ANSI/IES LM-80 و/أو IES LM-84، مع إمكانية الإبلاغ وفق CS4 وCS7.

ANSI/IES TM-35-19 يُسقط انجراف التدرج اللوني من بيانات LM-80. يُعرّف CS4 (الساعات حتى يبلغ Δu’v’ قيمة 0.004) وCS7 (الساعات حتى يبلغ 0.007)، ولا يُستخدم بأقل من 10 وحدات.

دراسة أجرتها وزارة الطاقة الأمريكية على 223 مجموعة بيانات LM-80 (RTI International ومستشارو إضاءة LED، مارس 2020) تُضيف سياقاً مهماً. يصف TM-35-19 ثلاث مراحل — الحضانة والتعافي والظهور — ومرحلة الظهور فقط هي التي تبلغ عادةً عتبتَي 0.004 أو 0.007. كانت التوقعات معقولة وكثيراً ما كانت متحفظة في تقدير الحجم، لكن اتجاه الانجراف أصعب في التنبؤ. يعتمد الانجراف على درجة الحرارة وتيار التشغيل، لذا يتسارع الانجراف في التركيبة ذات التشغيل الساخن عادةً مقارنةً بما تُشير إليه بيانات الحزمة.

المغزى العملي: SDCM لقطة تُلتقط في اليوم الأول. إذا كانت التركيبات ستُستبدل أو تُوسَّع على مدى عشر سنوات، فإن بيانات صيانة Δu’v’ تهمّ بقدر ما تهم الخانة الأولية.

6. ضمان تطابق الشحنات المتعددة وطلبات الإعادة

معظم نزاعات عدم التطابق في طلبات الإعادة تنشأ من اختلاف الدفعات. قد تعتمد كل دفعة على مجموعة LED مختلفة وخانة مختلفة ضمن المربع ذاته — وكل ذلك ضمن ادعاءات صحيفة البيانات. الضوابط يجب أن تكون في أمر الشراء:

• سجّل نقطة المركز المُعلنة (cx, cy) وDuv في أمر الشراء، لا درجة CCT الاسمية وحدها.
• سجّل رموز خانات LED للعينة المعتمدة والدفعة الأولى، واشترط الحفاظ على عائلة الخانة ذاتها أو قاعدة المزج ذاتها في المراحل اللاحقة.
• احتفظ بعينات مرجعية ذهبية. احتفظ باثنتين أو ثلاث من التركيبات المعتمدة والمُوسومة كمرجع مادي لكل تسليم لاحق.
• اطلب قطع الغيار من الدفعة ذاتها التي استُخدمت في التركيب، بحجم يكفي للأعطال والتوسعات المخططة.
• اشترط الإخطار عند أي تغيير في مصدر LED أو الفوسفور أو البصريات أو المشغّل. تغيير حزمة LED يعني تغيير اللون حتى لو ظلّت درجة CCT في صحيفة البيانات دون تغيير.
• خطّط المراحل بوعي. احتفظ بالمناطق المتجاورة ضمن دفعة واحدة ودع الحدود بين الدفعات تقع حيث تكون التركيبات منفصلة فيزيائياً.

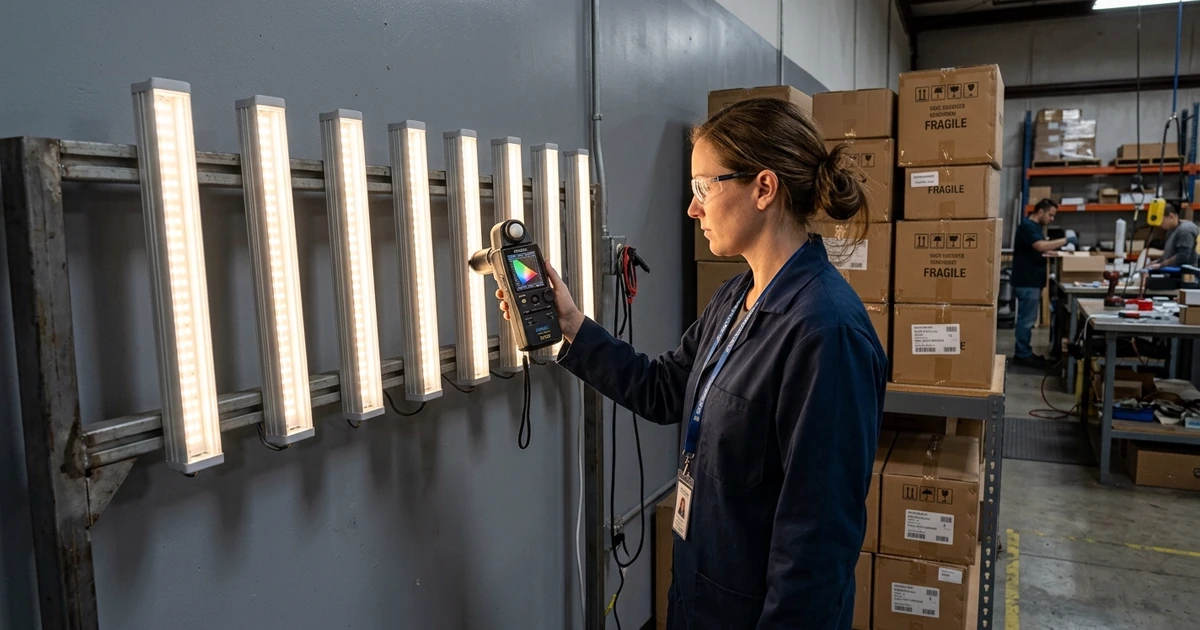

الفحص عند الاستلام والتحقق المقارن

1. شغّل عينة من كل دفعة إلى جانب العينة المرجعية الذهبية حتى تستقر حرارياً، وعادةً ما يستغرق ذلك 30 دقيقة أو أكثر.
2. قس تدرج اللون ودرجة CCT وDuv بمقياس طيفي محمول مُعايَر على مسافة وزاوية ثابتتين.
3. قارن القراءات بنقطة المركز المُعلنة وبين الدفعات، وشاهد التركيبات جنباً إلى جنب على سطح أبيض موحّد.
4. للمنتجات القابلة للتعتيم أو ضبط درجة اللون، كرّر القياس عند الأدفأ والأبرد وإعداد متوسط، وعند أدنى مستوى تعتيم مستخدم في الموقع.

المقياس المحمول أقل دقةً من كرة التكامل، لكنه يكتشف بشكل موثوق الإخفاق الشائع: دفعة لاحقة انزاحت بضع خطوات نحو الأخضر أو الوردي.

7. المفاهيم الخاطئة الشائعة

“ثلاث خطوات MacAdam” تصف المصباح. في الغالب تصف حزمة LED المقاسة عند 25°C. ما لم يُصرّح الادعاء صراحةً بمستوى المصباح عند درجة حرارة التشغيل، افترض أنه يستثني البصريات والحرارة وتيار التشغيل.

“متوافق مع ANSI” يعني متناسق. يعني أن كل منتج يقع ضمن مربع سبع خطوات، أو أربع خطوات إن صُرّح بذلك. المنتجات عند الحافتين المتعاكستين قد تبدو مختلفة بشكل واضح.

SDCM تغطي اللون طوال العمر. تصف الانتشار الأولي فقط. صيانة اللون متطلب منفصل مدعوم ببيانات LM-80 وTM-35.

رقم القطعة الواحد يضمن اللون الواحد. أرقام القطع عادةً تستمر عبر الدفعات. دون نقطة مركز مُعلنة والتحكم في الخانة وإشعار التغيير، يمكن أن تكون دفعة الإعادة متوافقة مع المواصفات وغير مطابقة للطلب الأول في آنٍ واحد.

8. قائمة مراجعة المواصفات

• SDCM على مستوى المصباح، في حالة الاستقرار الحراري وتيار التشغيل المُقنَّن — لا على مستوى الحزمة عند 25°C.
• نقطة المركز المُعلنة (cx, cy) وتفاوت Duv، مع مربع ANSI C78.377-2024 (سبع أو أربع خطوات) كحد أدنى.
• طريقة القياس: IES LM-79، كرة التكامل أو المقياس الضوئي، مع تحديد المختبر وعدد العينات.
• صيانة اللون: حد Δu’v’ (مثلاً ≤ 0.004 للتطبيقات الداخلية متوافقاً مع DLC V6.0)، مدعوماً ببيانات LM-80 وتوقعات TM-35-19 مع CS4 وCS7 حيثما توفرت.
• الأبيض القابل للضبط والتعتيم: الاتساق عند أدنى CCT وأعلاها وقيمة وسطية، وعند أدنى مستوى تعتيم مستخدم.
• التحكم في الدفعات: رموز الخانات موثّقة، عائلة الخانة أو قاعدة المزج ذاتها عبر المراحل، عينات مرجعية ذهبية، إشعار عند التغيير.
• الفحص عند الاستلام: فحوصات بمقياس طيفي محمول على عينة محددة من كل دفعة، مع معايير قبول متفق عليها قبل الشحن.
• الأنظمة الإقليمية: الحد الأوروبي لست خطوات؛ للمصادر الداخلية عالية الكفاءة في كاليفورنيا، يشترط كذلك Title 24 JA8 (2025) CCT ≤ 4000K وCRI ≥ 90 وR9 ≥ 50.

9. أسئلة شائعة حول اتساق لون LED

هل ثلاث خطوات كافية أم ينبغي تحديد خطوتين؟ بالنسبة لمعظم المكاتب وفضاءات الضيافة، تُعدّ ثلاث خطوات على مستوى المصباح هدفاً عملياً. حدّد خطوتين حيث تُشكّل التركيبات خطاً متواصلاً من الضوء أو تُضيء السطح الموحّد ذاته — التجاويف والأشرطة الخطية وجدران العرض. الخطوات الأضيق تعني عادةً تصنيفاً أضيق وتكلفةً أعلى وأوقات إنتاج أطول، لذا طبّقها بحسب المنطقة.

هل الامتثال لمتطلبات الاتحاد الأوروبي يعني أن دفعة الإعادة ستطابق الأصل؟ لا. يقارن متطلب الست خطوات كل مصدر ضوئي بنقطة مركزه المُعلنة الخاصة عند بدء التشغيل. دفعة إعادة بنقطة مركز مُعلنة مختلفة يمكنها الامتثال رغم ذلك.

هل يمكن تصحيح التركيبات غير المتطابقة المثبتة مسبقاً؟ أحياناً. نقل القطع الشاذة إلى مواضع منفصلة يُخفي التباين الطفيف في الغالب، ويمكن استبدال وحدات LED القابلة للتغيير بأخرى متطابقة. حيث ينشأ التباين عن التقادم، يكون استبدال مجموعة كاملة مرئية في الغالب الحل الوحيد الموثوق.

الخلاصة

يعتمد اتساق اللون على ثلاثة أمور منفصلة: مدى دقة تصنيف صمامات LED حول نقطة مُعلنة، وما يُحدثه المصباح في تلك النقطة عبر الحرارة والتيار والبصريات، ومقدار انجراف اللون مع الزمن. تُصنّف مربعات ANSI C78.377 درجة CCT الاسمية، وتحدّ لائحة الاتحاد الأوروبي 2019/2020 الانحراف الأولي لكل مصدر ضوئي إلى ست خطوات، وتُضيف DLC V6.0 مربعات أربع خطوات للمنتجات الداخلية من فئة Premium وحدود Δu’v’ تبلغ 0.004 أو 0.007. لا يضمن أيٌّ منها وحده تطابق دفعتين.

التغيير العملي يكمن في تحديد اللون على مستوى المصباح، وتسجيل نقطة المركز ورموز الخانات، واشتراط بيانات الصيانة، والتحقق من كل دفعة مقابل عينة مرجعية ذهبية محتفظ بها قبل التركيب.

المصادر

• ANSI/NEMA C78.377-2024، المعيار الأمريكي الوطني للمصابيح الكهربائية — مواصفات تدرج لون منتجات الإضاءة ذات الحالة الصلبة (SSL) (مربعات سبع وأربع خطوات؛ إضافة القيمتين الاسميتين 1800K و2000K؛ يحلّ محل إصدار 2017)
• لائحة المفوضية الأوروبية (EU) 2019/2020 بتاريخ 1 أكتوبر 2019 (EUR-Lex CELEX 32019R2020)، متطلبات Ecodesign لمصادر الضوء وأجهزة التحكم المنفصلة، الملحق الثاني المتطلبات الوظيفية (اتساق اللون ضمن ست خطوات MacAdam أو أقل) وتعريف “اتساق اللون”
• DesignLights Consortium، المتطلبات التقنية للإضاءة LED، SSL V6.0 وLUNA V2.0، صدر في 3 نوفمبر 2025 (يحلّ محل V5.1)
• ANSI/IES TM-35-19، توقع انجراف التدرج اللوني طويل الأمد لحزم LED (CS4 وCS7)
• وزارة الطاقة الأمريكية، سلوك صيانة التدفق الضوئي والتدرج اللوني لحزم LED استناداً إلى بيانات LM-80، RTI International ومستشارو إضاءة LED، مارس 2020
• وكالة EPA الأمريكية، متطلبات برنامج ENERGY STAR للمنارات (Δu’v’ ≤ 0.007 خلال 6000 ساعة)، انتهى العمل بها اعتباراً من 31 ديسمبر 2024
• هيئة الطاقة في كاليفورنيا، معايير كفاءة الطاقة في المباني لعام 2025 (Title 24، الجزء 6)، الملحق المرجعي JA8

الموعد المقرر للمراجعة التالية: أبريل 2027، أو في وقت أبكر في حال مراجعة ANSI C78.377 أو المتطلبات التقنية لـ DLC.
